АВДТ. Автоматический выключатель дифференциального тока IEK. ДИФАВТОМАТ.

Дорогие друзья, рада Вас приветствовать вас на моем канале!

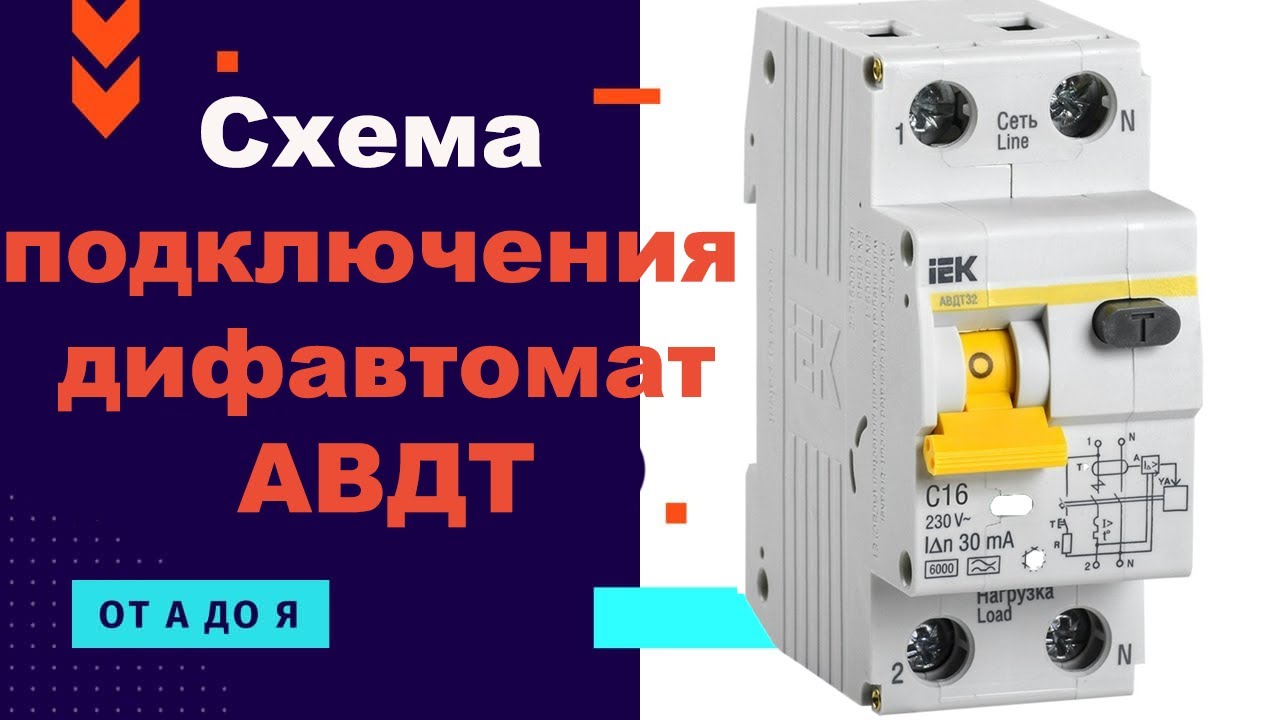

В этом виде расскажу что такое АВДТ (Автоматический выключатель дифференциального тока) на примере АВДТ производителя IEK.

Не забудьте поделиться роликом и подписаться на канал. Спасибо.
Ссылка: Яндекс.Дзен https://zen.yandex.ru/id/5e5e7a82b7065c0840a0e2bd
Ссылка: RuTube https://rutube.ru/channel/24542645/
ПО вопросам рекламы и сотрудничества:
vasily.kalaganov@yandex.ru

Дифавтомат (автоматический выключатель дифференциального тока АВДТ) – это коммутационный аппарат, который служит для защиты электропроводки и электрооборудования от сверхтоков и токов утечки. Иными словами дифавтомат – это устройство, выполняющее одновременно функции и автоматического выключателя и устройства защитного отключения (УЗО).

Прямым предназначением дифференциального автомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты сети.

1)короткого замыкания;
2)перегрева электрической проводки из-за превышения уставки номинального тока дифавтомата;
3) утечки на землю больше, чем соответствующая уставка.
Так, простое устройство вполне способно обезопасить квартиру или частный дом, предотвращая возникновение чрезвычайных ситуаций, вызванных проблемами с электричеством.
Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата. Одно устройство, совмещающее в себе функции двух (УЗО и автоматического выключателя), занимает меньше места в электрическом щитке на размер однополюсного автомат – его ширина 17,5 мм. Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата – замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.
Как работает дифференциальный автомат В основе принципа работы дифавтомата лежит использование специального трансформатора, функционирование которого строится на изменениях дифференциального тока в проводниках электричества. При появлении токов утечки баланс нарушается, так как часть тока не возвращается. Фазный и нулевой провода начинают наводить разные магнитные потоки и в сердечнике трансформатора тока возникает дифференциальный магнитный поток. В результате этого в обмотках управления возникает ток и срабатывает расцепитель.

- Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.

- Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.

- Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.

- Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
