Как подобрать конденсаторы для подключения трехфазного двигателя в однофазную сеть.

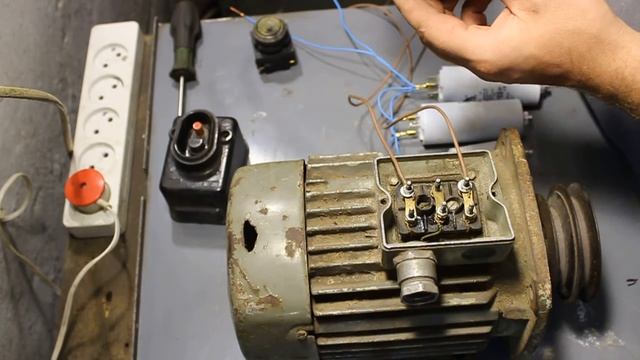

Всем привет! В этом видео хочу показать, как я подбирал конденсаторы на трехфазный двигатель для подключения в однофазную сеть. Подбирал нужную емкость конденсаторов, при помощи тестера.

+ Как самому найти начало и конец обмоток в трех фазном двигателе и включить их по схеме "треугольник": https://youtu.be/lI3B-nZgt9g
+ Как переключить двигатель со звезды на треугольник, выводим наружу недостающие три провода: https://youtu.be/_ye-TL51zms

Чтобы подобрать емкость для рабочего конденсатора, необходимо применить следующую расчетную формулу:

Сраб.=k*Iф / U сети, где:

k – специальный коэффициент, равный 4800 для подключения «треугольник» и 2800 для «звезды»;
Iф – номинальное значение тока статора, это значение обычно указывается на самом электродвигателе, если же оно затерто или неразборчиво, то его измеряют специальными клещами;
U сети – напряжение питания сети, т.е. 220 вольт.

Таким образом вы рассчитаете емкость рабочего конденсатора в мкФ.

Еще один вариант расчета – принять во внимание значение мощности двигателя. 100 Ватт мощности соответствуют примерно 7 мкФ емкости конденсатора. Осуществляя расчеты, не забывайте следить за значением тока, поступающего на фазную обмотку статора. Он не должен иметь большего значения, чем номинальный показатель.
