Конденсаторная точечная сварка на ионисторах (суперконденсаторах или ультраконденсаторах) с Aliexpress. Контактная сварка для литиевых аккумуляторов. Аппарат контактной точечной сварки.

Приобрел аппарат точечной сварки для аккумуляторов. Мой выбор пал на сборку аппарата конденсаторной точечной сварки, но на основе ионисторов или суперконденсаторов, так как они имеют гораздо большую емкость и энергию, чем обычные электролитические конденсаторы, и способны обеспечить ток свыше 1000А. Отдельно все заказать оказалось довольно дорого, и получилось выгодней приобрести уже готовый аппарат точечной сварки с контроллером управления и блоком питания.

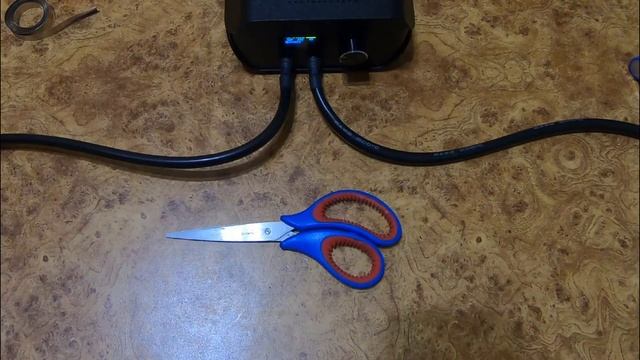

Комплект поставки такой: сам аппарат точечной сварки, блок питания на 12 Вольт и 5 Ампер, довольно гибкие провода с сечением 35мм.кв. и удобная ручка с электродами. У продавца также доступен комплект проводов с отдельными ручками, которые представляют собой держатели электродов. Здесь уже используются гибкие провода с сечением 25мм.кв. Габариты: длина вместе с винтами 200мм, ширина 130мм, высота 83мм. Аппарат точечной сварки довольно компактный, а его вес составляет 1284 грамма. В основе аппарата точечной сварки два ионистора LSUC на 2,7В 3000Ф. Они способны вместить в себя энергию 3,04Втч. Ионисторы соединены последовательно для увеличения вдвое напряжения сварки, то есть напряжение составляет 5,4В, но их суммарная емкость уменьшилась тоже вдвое и составила 1,5кФ. Их максимальный ток отдачи составляет почти 2400А. А внутреннее сопротивление всего 0,23мОма. Ток утечки не превышает 5мА. То есть ионисторы в режиме хранения будут разряжаться. Количество циклов заряд-разряд 1 миллион. Ионисторы соединены латунной пластиной шириной 20мм и толщиной 2мм, к которой припаян провод для балансировки их напряжения.

Управление энкодером изначально было инвертировано, то есть при вращении влево значения увеличивались, а вправо - уменьшались. Поэтому контакты A и B пришлось менять местами. Медные шины толщиной примерно 0,7мм. Но при работе они всегда совершенно холодные. Внутреннее сопротивление первого ионистора 0,45мОма при напряжении 1,96В, а второго - 0,43мОма при напряжении 1,94В. После полного заряда ионисторов внутреннее сопротивление второго упало до 0,39мОма при напряжении ровно 2,7В, а первого до 0,41мОма при напряжении 2,69В. Балансировка работает здесь неплохо - разница всего в 0,01 Вольта. Судя по завышенным показаниям внутреннего сопротивления, данные ионисторы ранее где-то использовались.

Аппарат точечной сварки на основе ионисторов мне понравился. Сварные точки получаются без перегрева, а лента надежно приваривается к поверхности аккумуляторов. Заметил, что при использовании аппарата конденсаторной точечной сварки даже лента из никелированной стали практически не искрит. Единственное, что мне не понравилось - так это то, что при сварке ленты из чистого никеля толщиной 0,2мм немного прилипает плюсовой электрод.
▬▬▬
Зарабатывайте на Aliexpress: http://got.by/24utjm
▬▬▬
Зарабатывайте на Youtube: http://goo.gl/uuHT70
▬▬▬
Приложение Aliexpress для Android: http://goo.gl/zRvQXf
▬▬▬
? Likecoin – монеты за лайки: https://likecoin.pro/@demalit/pcg8/yeb9

00:00 Об аппаратах точечной сварки
02:07 Комплект поставки
03:14 Из чего состоит аппарат точечной сварки
06:22 Внутреннее сопротивление ионисторов

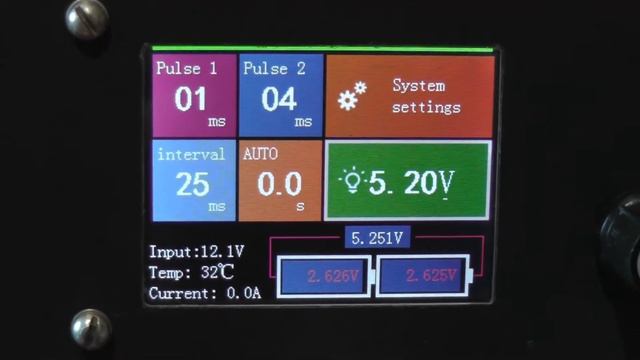

09:07 Запуск. Интерфейс. Настройки
12:10 Точность показаний
14:33 Длительность импульсов
15:22 Оценка тока сварки
16:31 Немного теории о сварке
17:05 Сварка стальной никелированной ленты 8х0,1мм
19:15 Сварка стальной никелированной ленты 8х0,15мм
21:54 Сварка стальной никелированной ленты 8х0,2мм
27:40 Сварка никелевой ленты 8х0,2мм
33:37 Оценка нагрева во время сварки
36:35 Сварка алюминия
36:47 Выводы
