Заземление дома своими руками. Как сделать контур заземления в частном доме. Цена заземления (стоимость материалов).

Зачем нужно заземление дома? Заземление защищает человека от опасного действия электрического тока.

Как сделать заземление загородного дома своими руками? Заземляющее устройство я буду делать с металлических уголков 50х50х3 мм длиной 2 м и полосы 40х4 мм.

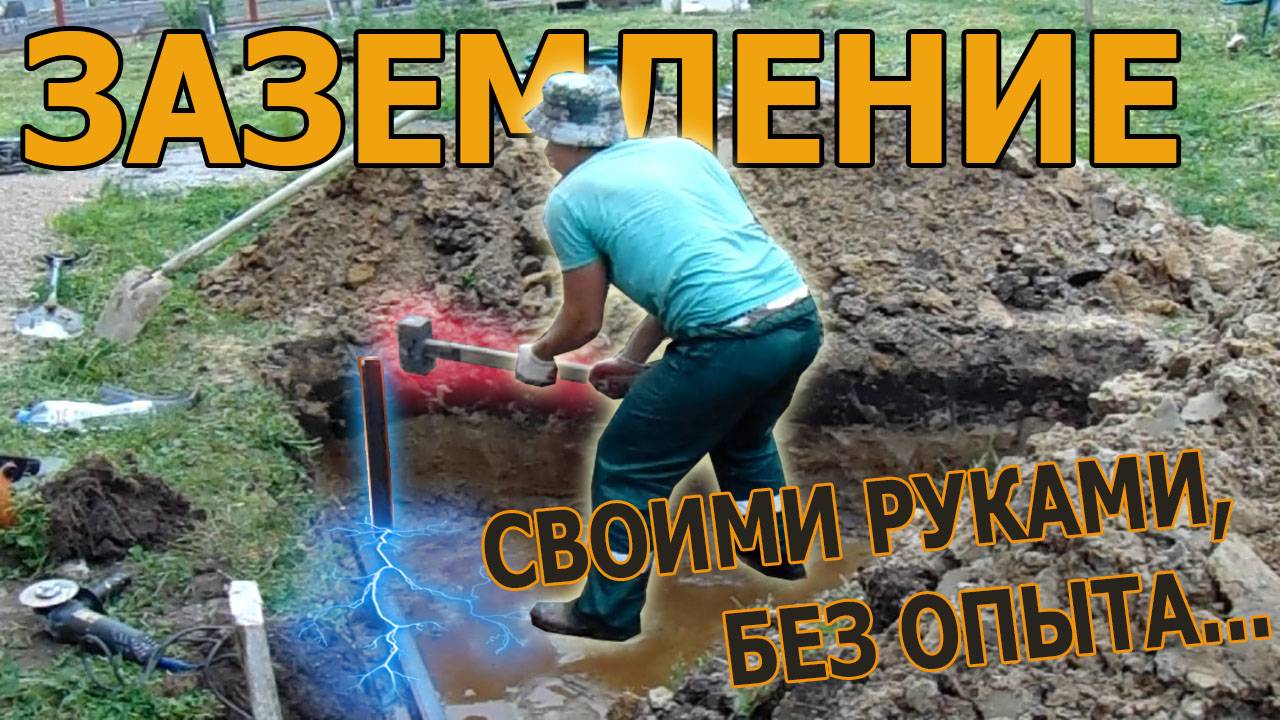

Монтаж заземления. Сначала я выкопал траншею, глубиной 0,5м. Далее делаю небольшие углубления в тех местах, где буду забивать уголок. Это нужно для того, что бы облегчить процесс забивания с помощью воды, если это понадобится. Уголок я предварительно подготовил, с одной стороны заострил, а с другой наварил уголок поменьше, что бы при забивании он не гнулся.

Забиваю уголок и соединяю его металлической пластиной при помощи сварки. Рекомендую посмотреть обзор на мой сварочный инвертор - https://www.youtube.com/watch?v=Z-erLUtYP50.

Дальше стоит задача, как провести заземление в дом, то есть соединить устройство заземления и шину заземления в электрощитке. Для этих целей я применил медный провод сечение 10 мм2. С одной стороны он крепится к полосе через болтовое соединение, а с другой к шине в щитке. Как я делал электрощиток - https://www.youtube.com/watch?v=mw1Ml8g7Abk, https://www.youtube.com/watch?v=HGyX50ufSQs.

Стоимость заземления:

Уголок 50х50х4 мм х 2м (5шт) - 980грн / 2400р / 37,11$
Полоса 40х4 (10м) - 390грн / 955р / 14,77$
Медный провод ПВ3 10 мм2 (5м) - 140гр / 342р / 5,3$
Наконечник медный луженый 1шт - 6грн / 15р / 0,23$
Анкер для бетона 2 шт - 25грн /61р /0,95$
Итого: 1541грн / 3775р / 58,4$

В этом видео, я поделился своим опытом, как сделать заземление своими руками.
